造型機
造 型 機

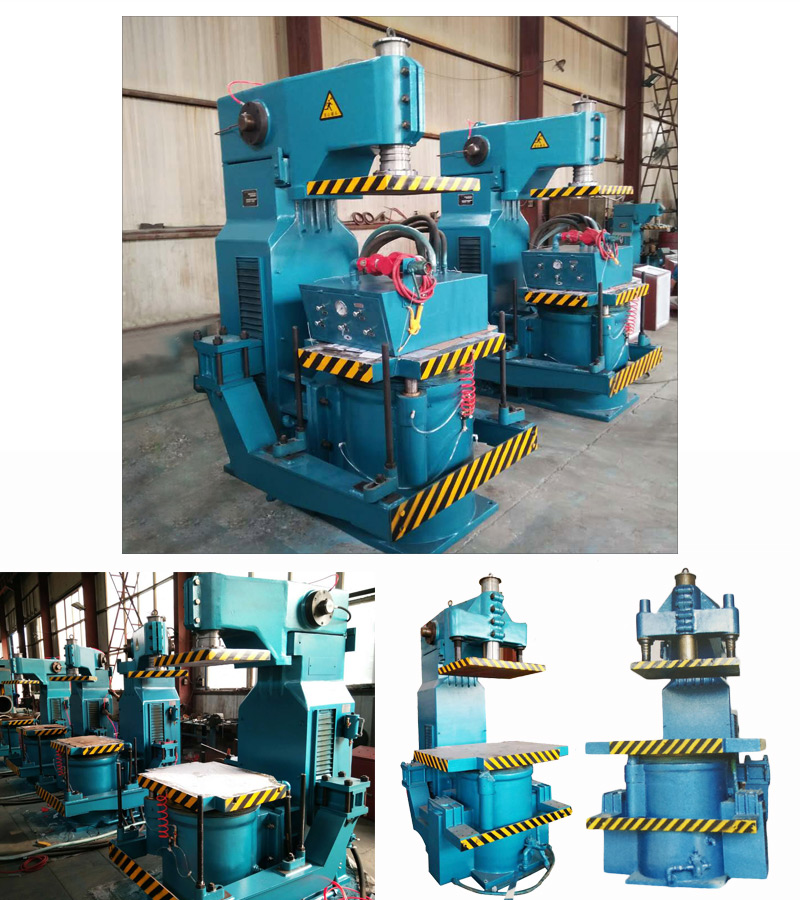

造型機主要由震壓機構、機身、壓頭、管路系統(tǒng)等組成。適用于機械化或半機械化鑄造車間的兩開箱的中小鑄件上下鑄型（有箱）的生產。本機震壓機構為新式氣墊微震機構，震實力大，具有砂型緊實度高、造型速度快，并且對地基影響小。起模為單缸起模、同步性好。機身為結構件、外形美觀強度高，操控部分為手拉閥，操作簡單、維修方便。
型號
標準砂箱內尺寸
（mm）
最大砂箱內尺寸
（mm）
起模行程
（mm）
壓實行程
（mm）
震實能力
（kg）
壓砂平板與震實臺
最大距離（mm）
機身到震實臺
中心距離（mm）
壓縮空氣
工作壓力（MPa）
生產率
（完全機械化）box/h
外形尺寸（長*寬*高）
（mm）
機器重量
（kg）
Z124F
400*300*150
500*400*150
150
120
100
525
200
0.3
60
1000*550*1349
~550
Z144K
400*300*150
500*400*150
150
120
150
526
305
0.4-0.5
60-80
1100*510*1450
~1100
Z145K1
500*400*200
630*500*200
200
170
300
568
340
0.6
60
950*600*1580
~1450
Z146K
630*500*200
700*600*250
250
180
400
498
400
0.6
60
1080*700*1588
~1550
Z146K1
630*500*250
800*600*200
250
180
500
498
400
0.6
60
1120*650*1688
~1850
Z147K
700*630*250
800*650*250
250
180
550
570
450
0.6
60
1120*750*1700
~2000
Z148D
800*630*300
900*700*300
300
200
600
630
500
0.6
60
1335*975*2025
~4200
Z148F
800*630*350
1050*1050*250
350
200
>750
740
570
0.6
60
1735*1130*2320
~5200
Z149B1
900*730*350
1200*1200*200
350
200
1000
798
610
0.6
60
1735*1160*2420
~5800
Z1410E
1000*800*350
1400*1000*350
350
200
1350
794
610
0.6
50
1765*1231*2620
~6500
Z1410Ec
1000*800*450
1500*1100*350
450
200
1500
900
660
0.6
50
1760*1530*2765
~7500
Z1412
1200*1000*400
1800*800*400
400
200
1700
900
660
1
40
1740*1530*2975
~10000
Z1412A
1200*1000*400
2000*1000*350
400
200
2000
900
700
1
40
1915*1630*3100
~12000
