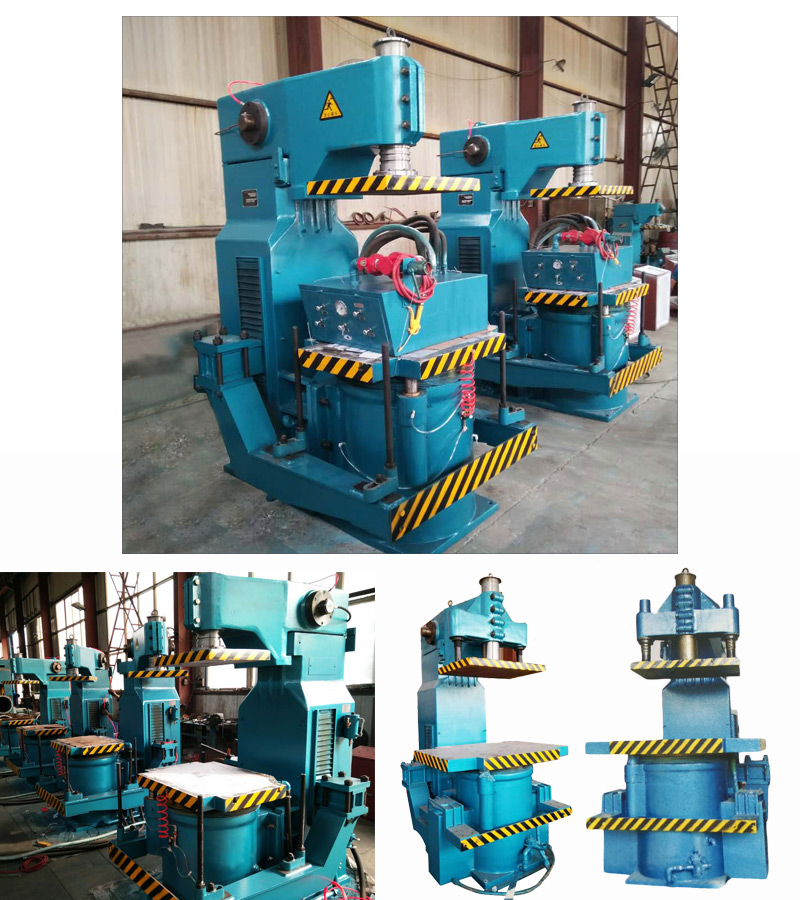

Z1410E、Z1410Ec、Z1412 、Z1412A造型機
造型機主要由震壓機構、機身、壓頭、管路系統等組成。適用于機械化或半機械化鑄造車間的兩開箱的中小鑄件上下鑄型（有箱）的生產。本機震壓機構為新式氣墊微震機構，震實力大，具有砂型緊實度高、造型速度快，并且對地基影響小。起模為單缸起模、同步性好。機身為結構件、外形美觀強度高，操控部分為手拉閥，操作簡單、維修方便。
型號
標準砂箱內尺寸
（mm）
最大砂箱內尺寸
（mm）
起模行程
（mm）
壓實行程
（mm）
震實能力
（kg）
壓砂平板與震實臺
最大距離
機身到震實臺
中心距離
壓縮空氣
工作壓力（MPa）
生產率
（完全機械化）box/h
外形尺寸（長*寬*高）
（mm）
機器重量
（kg）
Z1410E
1000*800*350
1400*1000*350
350
200
1350
794
610
0.6
50
1765*1231*2620
~6500
Z1410Ec
1000*800*450
1500*1100*350
450
200
1500
900
660
0.6
50
1760*1530*2765
~7500
Z1412
1200*1000*400
1800*800*400
400
200
1700
900
660
1
40
1740*1530*2975
~10000
Z1412A
1200*1000*400
2000*1000*350
400
200
2000
900
700
1
40
1915*1630*3100
~12000
