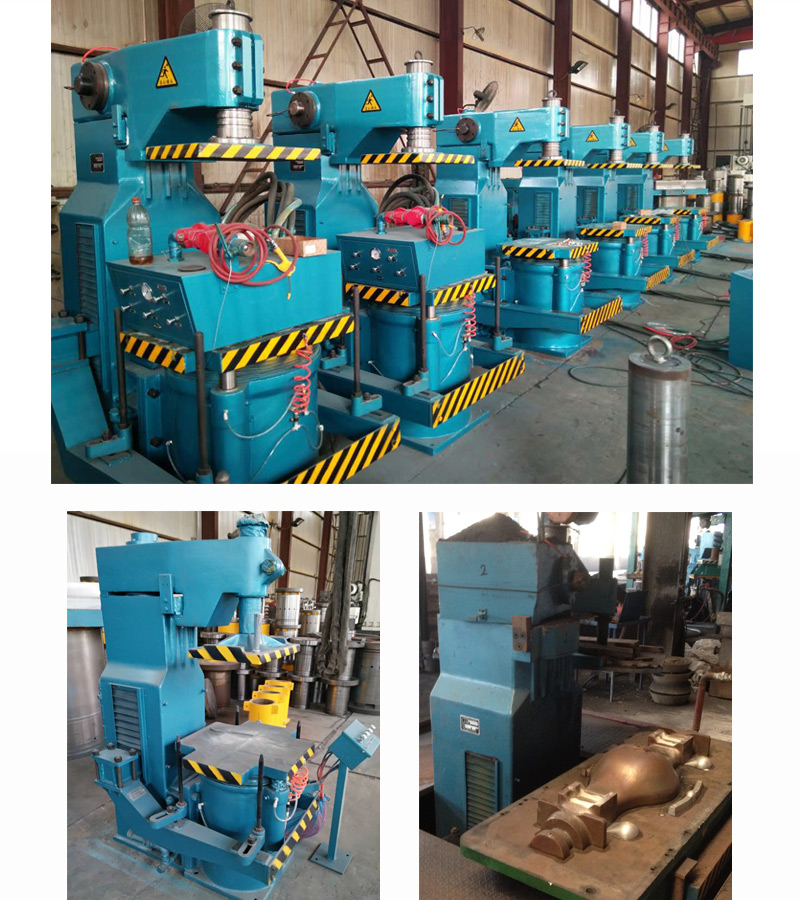

Z124F、Z144K、Z145K1造型機
造型機主要由震壓機構、機身、壓頭、管路系統等組成。適用于機械化或半機械化鑄造車間的兩開箱的中小鑄件上下鑄型（有箱）的生產。本機震壓機構為新式氣墊微震機構，震實力大，具有砂型緊實度高、造型速度快，并且對地基影響小。起模為單缸起模、同步性好。機身為結構件、外形美觀強度高，操控部分為手拉閥，操作簡單、維修方便。
|
型號 |
標準砂箱內尺寸 （mm） |
最大砂箱內尺寸 （mm） |
起模行程 （mm） |
壓實行程 （mm） |
震實能力 （kg） |
壓砂平板與震實臺 最大距離 |
機身到震實臺 中心距離 |
壓縮空氣 工作壓力（MPa） |
生產率 （完全機械化）box/h |
外形尺寸（長*寬*高） （mm） |
機器重量 （kg） |
|
Z124F |
400*300*150 |
500*400*150 |
150 |
120 |
100 |
525 |
200 |
0.3 |
60 |
1000*550*1349 |
~550 |
|
Z144K |
400*300*150 |
500*400*150 |
150 |
120 |
150 |
526 |
305 |
0.4-0.5 |
60-80 |
1100*510*1450 |
~1100 |
|
Z145K1 |
500*400*200 |
630*500*200 |
200 |
170 |
300 |
568 |
340 |
0.6 |
60 |
950*600*1580 |
~1450 |
